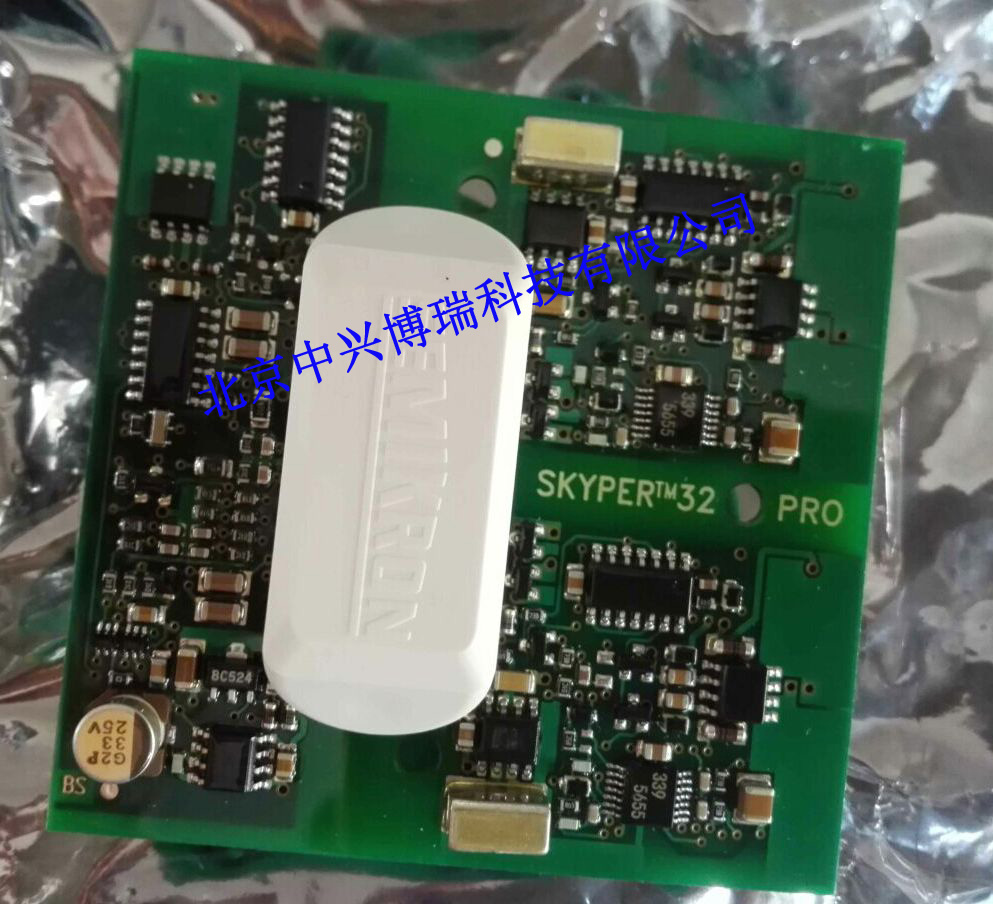

西门康驱动板SKYPER32PRO全新现货--北京中兴博瑞


电气特性测试--静态特性

无负载,无输入电流,仅接供电电源,检测输入电流 (门极开路,不加驱动,采用万用表电流档直接测量+15V 电源输入 电流)

动态特性测试:

(1)空载输入电流

门级开路,加 D=0.5,f=6.4K,12.8K 方波,采用万用表电流档直接测 量+15V 电源输入电流。

(2)从小到大调整输入电压的幅值,确定逻辑输入的阈值电平。

(3)逻辑输入电流门极开路,不加驱动,在逻辑输入端加入 15V 方波信号,采用万用表 电流档直接测量逻辑输入电流

(4)驱动输出的上升时间,下降时间

(5)驱动输入和输出的上升沿下降沿传输延时

IGBT模块保护电路测试:

(1)在加入输入信号的前提下,供电电压,由 5V 逐渐增加,观察驱 动的工作状态,记录欠压保护的阈值电平(由 15V 逐渐减小,记录欠 压保护的阈值电平)。

(2)监控电压测试,给 Vce(sat)加 2~9V 直流电压,看其在某一值时, 是否会发上保护动作,Fault 输出信号的变化,验证驱动 SOFT SHUT DOWN。

(3)逻辑电平边界判断,输入的逻辑电平从 5V逐渐增加,观察驱 动输出,记录逻辑电平的边界电压的输入电压范围(-20V—20V 是极 限值)。

(4)Reset 用以复位通道 A,B 的逻辑电平输入,测试加入重启信号 后,重启需要的时间。

注:半桥和全桥模式下,各一组实验


IGBT模块死区时间测试:

测量驱动输出死区大小(最小 1.6us)

实际整机运行时间测试:

安装新驱动板到整机,运行测试各项功能是否正常

边界条件测试:

(1)高电磁干扰

(2)工作温度验证(-25~50 摄氏度) ;

备注:先进行全面测试;再进行温度试验(极限测试,利用温箱) ; 最后做基本测试检测经过极限温度环境工作后驱动芯片是否仍然正常工作
