ABB变频器配件-ABB电源板-APOW-01C-中兴博瑞

2020-09-16浏览量:80

ABB变频器配件-ABB电源板-APOW-01C-中兴博瑞

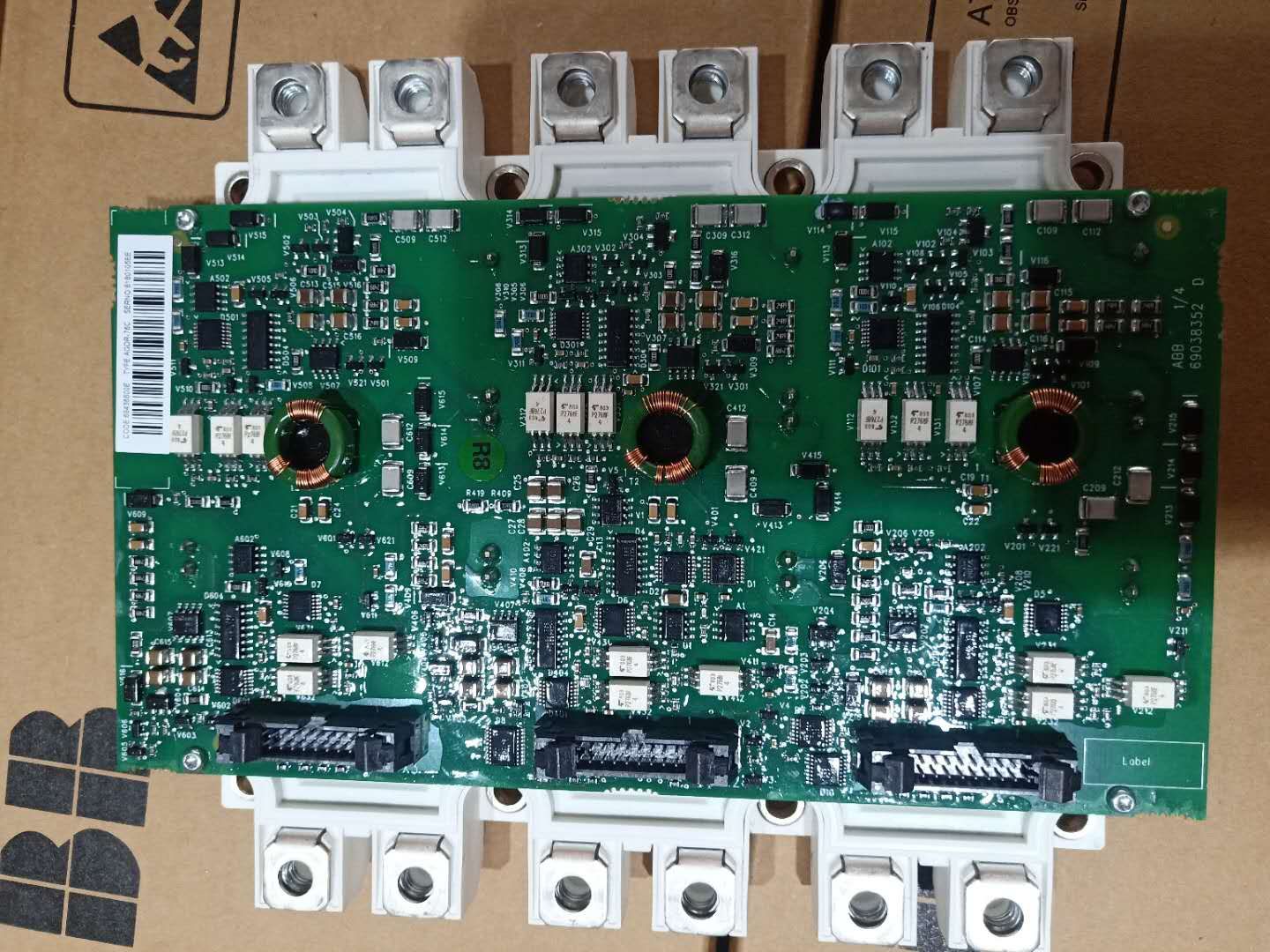

ABB驱动板型号:

FS225R12KE3/AGDR61C  FS300R12KE3/AGDR61C  FS450R12KE3/AGDR61C

FS225R17KE3/AGDR61C  FS300R17KE3/AGDR61C  FS450R17KE3/AGDR61C

FS225R12KE3/AGDR62C  FS300R12KE3/AGDR62C  FS450R12KE3/AGDR62C

FS225R17KE3/AGDR62C  FS300R17KE3/AGDR62C  FS450R17KE3/AGDR62C

FS225R12KE3/AGDR66C  FS225R17KE3/AGDR66C

FS225R12KE3/AGDR71C  FS225R17KE3/AGDR71C  FS225R12KE3/AGDR72C

FS225R17KE3/AGDR72C  FS225R12KE3/AGDR76C  FS225R17KE3/AGDR76C


ABB电源板/ABB主控板型号:

RDCO-03C      AINT-02C       RDCU-02C

AINP-01C      AIBP-51        APOW-01C

RVAR5511      RVAR5611       RRFC5611

RRFCU5611     RRFC6641       RRFC6651

RRFC5622      RRFC5511       RRFC5513

RVAR5512      RVAR5612       RMIO-01C

RMIO-02C      RINT-6611C     RINT-5514C

NDCU-11       NPBU-42        NDBU-95C

DSBB-01C      RDCO-01C       RPBA-01

RMBA-01       RTAC-01

ABB变频器的常见故障以及维修方法:

  ABB通用变频器进入中国的市场也并不太长,也经历了一段被广大客户从陌生-认知-接受的过程,但其发展却是非常迅猛的。早期我们能看到的ABB通用变频器主要有小功率的ACS300变频器,以及标准型的ACS500变频器,应该说这两个系列变频器在国内并没有赢得太多的客户,而ABB变频器真正被广大用户认识和接受的就是采用DTC控制方式的ACS600的高端变频器。稳定,可靠,功能丰富,应用灵活,这就是ABB通用变频器赢得市场的法宝。

  此外我们还知道ACS600/ACS800变频器的选件功能特别丰富,除了常见的I/O扩展模块,用于通讯的 Profibus Modbus模块等,应该说ABB通用变频器的选件功能相当丰富,基本满足了各个行业对变频器功能的需求。

  由于ABB通用变频器在中国市场还是有一个十分庞大的销售量,包括一些早期使用的ACS200/ACS300/ACS500也已进入故障多发期,在使用中必然会碰到许多问题。


  对于ACS500变频器我们较常见的故障有驱动厚膜的损坏,此驱动厚膜已不仅仅包含驱动电路了,还包括短路检测,IGBT模块检测,过流检测等,由于良好的保护功能,ACS500的大功率模块很少损坏。在维修中如果碰到驱动厚膜损坏,在没有配件的情况下,我们只能对厚膜进行维修,由于厚膜元器件都焊接于陶瓷片上,散热相当快,特别注意不要因为长时间把烙铁加热于元器件上,而导致器件的损坏。由于受到使用时间的限定,ACS500的散热风扇也会出现故障,常见现象是上电后只听到“嗡嗡”声音,但风扇不转,由于是轴流风扇,风扇线圈和轴承往往都是正常的,检查后发现是偏转电容发生故障了,更换后就恢复了正常。

    转子侧变流器包含一个或两个基于IGBT的逆变器模块,将直流电逆变为产生转子磁场所需频率和幅值的三相交流电,向转子绕组供电。转子侧变流器控制对象为转矩和无功功率,通过对转矩的控制实现对发电机有功功率的控制,通过对无功功率的控制完成对发电机转子磁场的建立,实现对发电机无功功率的控制。

ABB变频器配件510/550系列:

1:OMIO-01C 主接口板

2:OMIO-01 CPU 板

3:SMIO-01C 主接口板

4:SKM195GB124DN IGBT模块

5:FF200R12KE3 IGBT 模块

6:CM10MD1-24H

7:ACS-CP-D 控制盘

8:ACS-CP-C 控制盘

9:FP15R12KE3

10:VUO52-16

11:FS50R12KE3

12:FS75R12KE3

13:FS100R12KE3

14:SKD145/16

15:SKD115/16

16:OINT4120C (驱动板)

17:OINT4130C (驱动板)

18:OINT4220C (驱动板)

19:OINT4410C (驱动板)

20:OINT4420C (驱动板)

21:OIN4430C (驱动板)

22:ONIT4320

23:ONIT4310

24:ONIT4210

北京中兴博瑞科技有限公司主营的业务有:电力电子元器件,变频器配件及各大品牌熔断器!

元器件部主营英飞凌,三菱,富士,三社,西门子,西门康,IXYS,IR,ABB,WESTCODE等系列IGBT,IPM,PIM,GTR,可控硅,整流桥,二极管等功率模块;各系列IGBT,GTR驱动;EPCOS电解电容及CDE无感电容!

变频器部主营ABB变频器主控板,电源板,驱动板,各系列快熔,面板,延长电缆等变频器配件!
