ABB主控板-ABBIGBT驱动板-RINT-5611C

2020-09-16浏览量:80

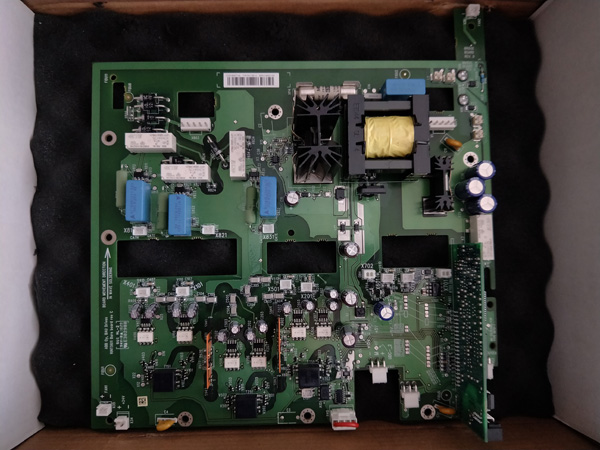

ABB主控板-ABBIGBT驱动板-RINT-5611C

利用ABB变频器实现节能:

由电机驱动的工业流程消耗大量电力,即便是微小的改进也能够带来巨大的收益。ABB已经安装的低压变频器通过控制电机耗电,每年可以减少1.8亿吨二氧化碳排放。ABB拥有广泛的增效节能产品系列,其中包括先进的过程控制系统、自动化产品和电气设备,但是节能成果最显著的应该是可以提高电机效率的变频器。

电机无处不在,它们所驱动设备的能耗占全球总用电量的1/4。电机加装可调速变频器后,耗电量通常可以下降30%,从而大幅降低成本并减少温室气体排放量。无论在民用、商业还是工业领域,ABB变频器都在帮助用户“用得更少,做得更多”。

2009年,ABB已经安装的低压变频器所节约的电力足以满足5400万个欧洲家庭的全年需求。例如在瑞典,热电厂运营商M?larenergi AB在接受ABB节能审计评估后,决定安装可调速变频器来控制工厂内众多电机的运行。

ABB提供了8台中压变频器,其中部分用来替代原有的电阻调速电机控制系统。这项改良消除了电阻发热造成的巨大电能损失,使工厂每年能够多输出3500万千瓦时电力,这相当于产能提升了5%。

ABB变频器风力发电:

ABB传动公司目前主要有两类产品应用于风力发电系统,一类是应用于双馈发电机系统的变频产品ACS800-67,一类是应用于永磁同步电机且无齿轮箱(直驱系统)的变频产品ACS800-77,这里主要介绍ACS800-67。

ABB变频器控制原理:

ACS800-67风力发电变频器主要和带有转子绕组和滑环的感应式发电机一起使用,连接于双馈发电机转子和电网之间,该变频器既可以安装在塔基处也可以安装于发电机舱内。

变频器工作原理与上节所述一致,当风速变化时,ACS800-67通过内部控制快速增加或降低转子磁场的旋转速度,保证发电机获得最优滑差,达到获得最大发电量的目的。该传动单元也可以完成在将定子输出接入电网之前使定子输出电压和电网电压同步的目的。在脱离电网时,传动单元通过将转矩给定调整为零,使定子电流减少至零,以便将发电机从电网脱离。

网侧变流器是一个基于IGBT模块的变流器,将输入的三相交流电整流为所需的直流电,为转子侧逆变器供电。网侧变流器控制对象为直流母线电压和网侧无功功率,通过检测网侧两相电流和直流母线电压,采用直接转矩的控制方法,实现直流母线电压泵升且恒定以及网侧功率因数可控(一般设置为1)的目的。同时也可以实现功率的双向流动以及降低网侧电流谐波含量的目的。

转子侧变流器包含一个或两个基于IGBT的逆变器模块,将直流电逆变为产生转子磁场所需频率和幅值的三相交流电,向转子绕组供电。转子侧变流器控制对象为转矩和无功功率,通过对转矩的控制实现对发电机有功功率的控制,通过对无功功率的控制完成对发电机转子磁场的建立,实现对发电机无功功率的控制。


ABB变频器配件ACS800系列:

1:RMIO-01C            主接口板

2:RDCU-02C            控制板

3:FS300R12KE3/AGDR-61C    ABB驱动模块

4:FS450R12KE3/AGDR-61C    ABB驱动模块

5:RINT5514C

6:RINT6611C

7:AINT-02C I/O板

8:APOW-01C             电源板

9:AINP-01C             可控硅触发板

10:CDP 312R            操作面板

11:CM100DY-24A         IGBT模块

12:CM150DY-24A         IGBT模块

13:BSM300GB120DN2      IGBT模块

14:SKKH72/16E          可控硅模块

15:TD162N16KOF         可控硅模块

16:SKKH92/16E          可控硅模块

17:TD180N16KOF         可控硅模块

18:M2E068-DF           变频器风扇

19:M2E068-BF           变频器风扇

20:R2E225-BD92-12      变频器风扇

21:RINT-5611C

22:RINT-5513C

23:7MBR10SA120

24:RVAR-5211

25:RINT-5211C

26:SKM200GB128

27:RMIO-02C

28:RMIO-02C-01

29:RINT-5513C

30:RIN-I5512C

31:FS450R12KE3/AGDR-71C

32:SKM195GB124DN

33:SKM145GB124DN

34:RINT-5211C

35:RINT-5311C

ABBIGBT驱动板型号:

FS300R12KE3/AGDR-86C   FS300R12KE3/AGDR-81C    FS225R12KE3/AGDR-81C  FS225R12KE3/AGDR-81C

FS225R12KE3/AGDR-82C   FS225R12KE3/AGDR-82C    FS225R17KE3/AGDR-81C  FS300R12KE3/AGDR-81C

FS300R12KE3/AGDR-81C   FS300R12KE3/AGDR-82C    FS300R12KE3/AGDR-82C  FS450R12KE3/AGDR-81C

FS450R12KE3/AGDR-82C   FS450R12KE3/AGDR-81C    FS450R12KE3/AGDR-82C  FS300R17KE3/AGDR-81C

FS300R17KE3/AGDR-82C   FS300R17KE3/AGDR-81C    FS300R17KE3/AGDR-82C  FS450R17KE3/AGDR-81C

FS450R17KE3/AGDR-82C   FS450R17KE3/AGDR-81C    FS450R17KE3/AGDR-82C  FS450R17KE3/AGDR-81C

FS450R17KE3/AGDR-86C   FS450R17KE3/AGDR-82C

FS225R12KE3/AGDR-71C   FS300R12KE3/AGDR-71C    FS450R12KE3/AGDR-71C   FS300R17KE3/AGDR-76C

FS450R17KE3/AGDR-72C   FS300R12KE3/AGDR-72C    FS225R17KE3/AGDR-76C   FS450R17KE3/AGDR-71C

FS225R12KE3/AGDR-71C   FS300R12KE3/AGDR-71C    FS450R12KE3/AGDR-71C   FS300R17KE3/AGDR-76C

FS450R17KE3/AGDR-72C   FS300R12KE3/AGDR-72C    FS225R17KE3/AGDR-76C   FS450R17KE3/AGDR-71C

主营范围:ABB变频器配件,ABB电路板,ABB主板,ABB控制板,ABB驱动板,ABB电源板,ABB驱动板,ABB模块,ABB晶闸管,ABB可控硅等等
