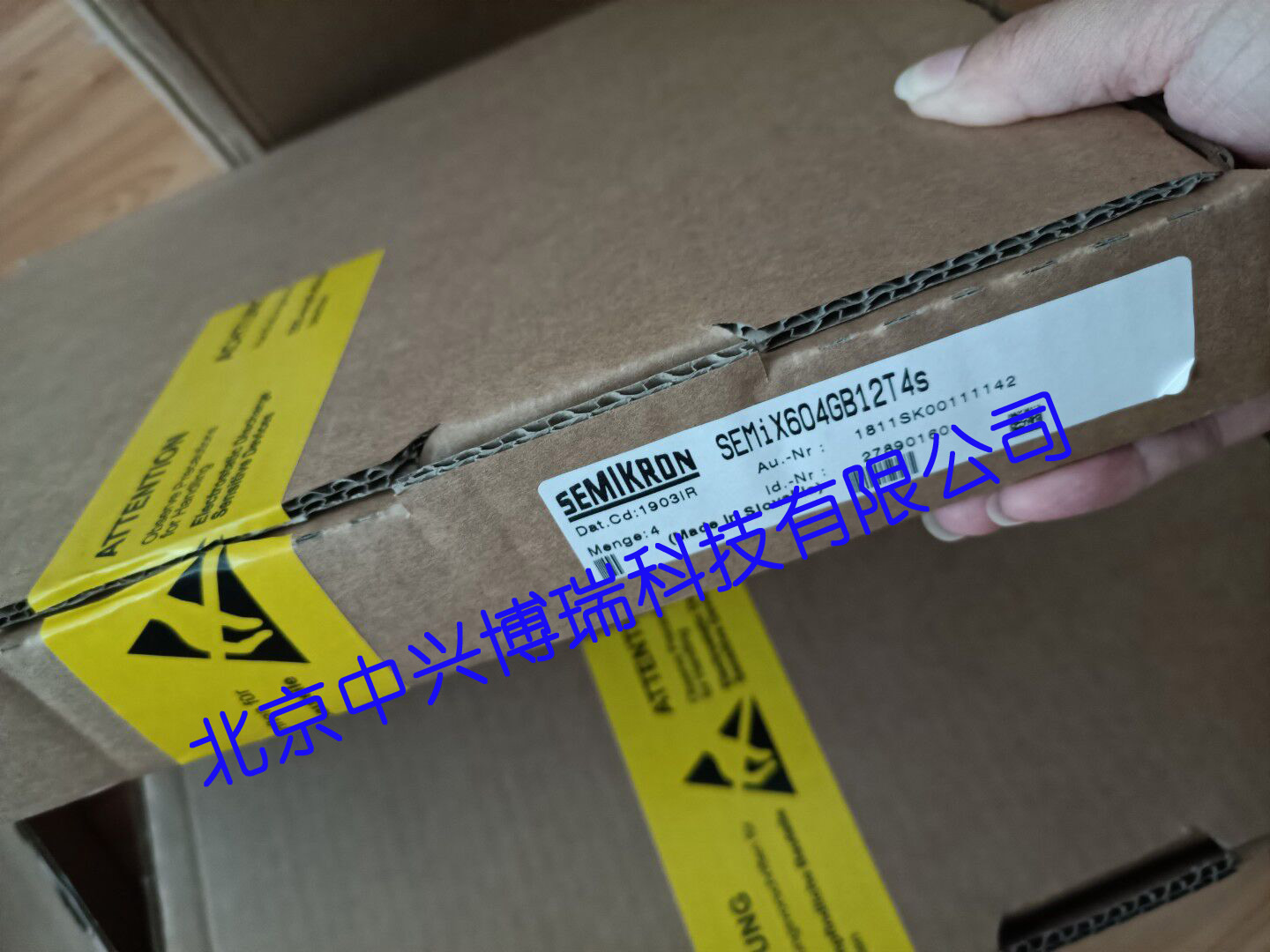

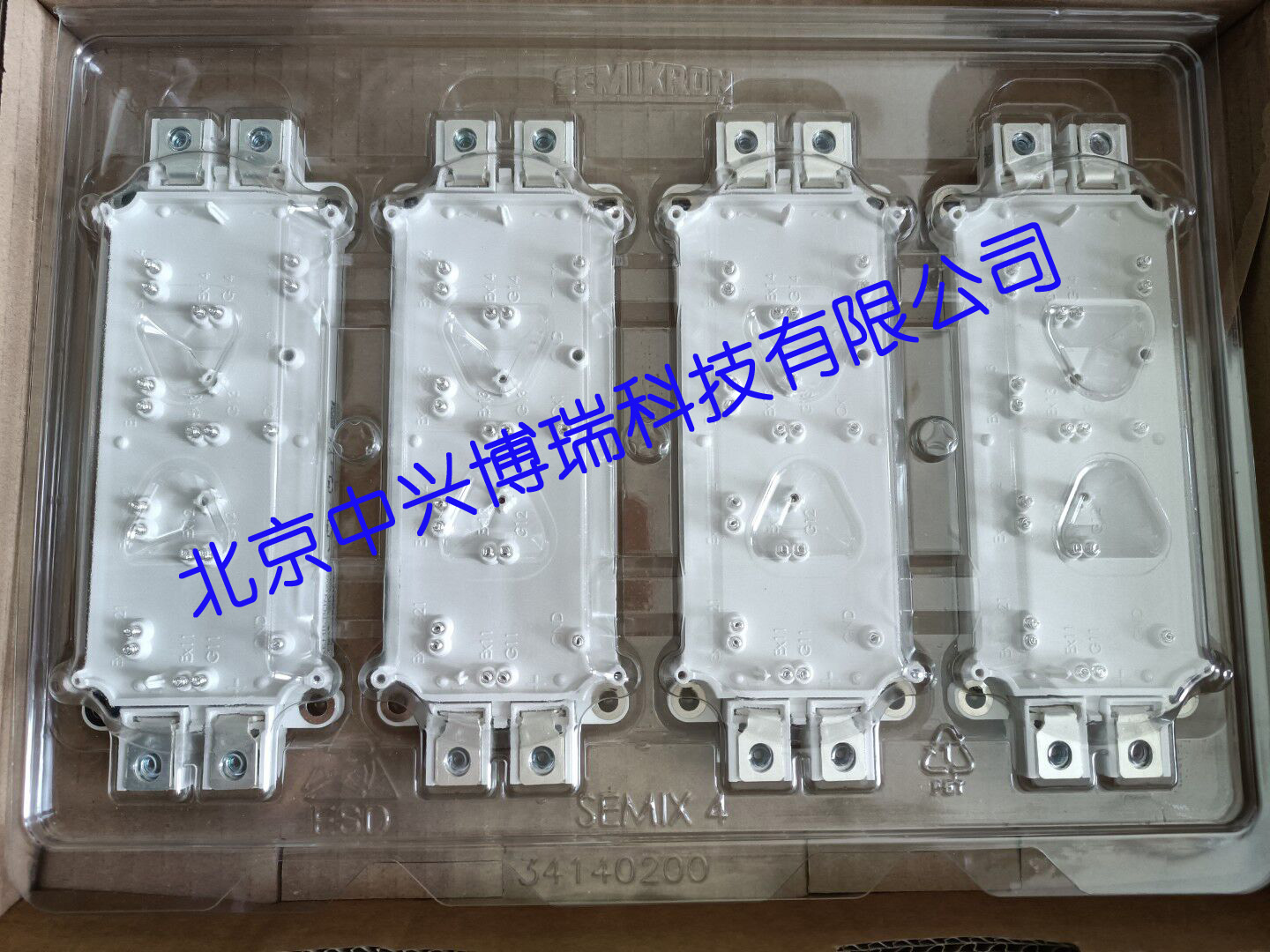

西门康IGBT模块SEMIX604GB12T4S/SEMIX604GB12E4S全新现货

2020-09-18浏览量:84

西门康IGBT模块SEMIX604GB12T4S/SEMIX604GB12E4S全新现货


变频器功率模块故障,如何切断IGBT功率模块电源:

在维修变频器的时候,可能会用到的一些断掉电源的做法,它的目的就是保证IGBT模块的安全,特别是在修理主回路和驱动电路的时候要用到。只有主回路和去路的电路测试正常后,才可以再给给IGBT模块供电。由于各制造厂家在元件安装布局上的不尽相同,有些机型,单独切断IGBT模块的供电,非常方便,如摘下快熔保险管,即得以实现;有些厂家的产品,非得切断双面铜箔或剪断模块电源引脚才可以;也有些产品,则简直没有好的办法切断其IGBT模块电源。

1.切断开关电源的供电电源

开关电源的供电,往往是经过端子排从储能电容两端,取得DC530V供电,或直接线路板铜箔引入。即使是后者,找出供电铜箔,临时切断,也非常简便。为开关电源独立供电,整个主电路不供电,或供以低压直流如DC24V,这样上电整机试验,就安全得多了。

2.临时摘除直流回路的储能电容

众所周知,驱动电路或主电路异常时,所以会造成IGBT的损坏,乃时因为直流回路储能电容的放电能量,将其摧毁。因而,若将储能电容临时摘除,再在整机直流供电支路中串联1A保险管,这样的上电试验,就有了安全屏障。异常时,IGBT会得到有效的保护。等修复后,再将电容焊回电路板。中、大功率变频器,因电容器组是单独放置的,不需焊接,处理起来就更为方便。

在不便切断IGBT功率的供电电源时,推荐还是使用第二种方法比较好。这样,不用切断IGBT功率模块的供电,也能进行安全的试机操作。凡是快熔断掉,或者IGBT模块坏掉,或者驱动电路故障,在最后的上电试机环节,是非常有必要采取先行切断IGBT模块电源这种措施。

西门康IGBT模块/西门康IPM模块型号:

SEMIX202GB128DS  SEMIX653GAL176H   SEMiX604GAR12E4s     SEMiX101GD12E4s  SEMIX703GAL126H   SEMiX604GB126HDs

SEMIX604GB12T4S  SEMiX404GB12E4s   SEMiX302GAL12E4s     SEMIX202GB12T4S  SEMiX303GD12E4c   SEMiX302GAR12E4s

SEMIX453GB12E4S  SEMiX453GD12E4c   SEMiX302GB126HDs     SEMIX604GB12E4S  SEMiX151GD12E4s   SEMiX251GD126HDs

SEMiX404GB12Vs  SEMIX453GB12VS    SEMiX252GB126HDs      SEMIX101GD128D  SEMIX604GB12VS    SEMiX402GB066HDs

SEMiX151GD12Vs  SEMiX223GB12Vs    SEMiX201GD066HDs      SEMiX71GD12E4s  SEMiX223GD12Vc    SEMiX151GD066HDs

SEMiX453GD12Vc  SEMiX151GB12Vs    SEMiX151GD126HDs      SEMiX302GB12Vs  SEMiX101GD12Vs    SEMIX453GB176HDS

SEMiX241DH16s  SEMiX303GD12Vc    SEMiX904GB126HDs       SEMiX251D12Fs  SEMiX452GB126HDs  SEMiX453GD176HDc

SEMiX302KT16s  SEMiX453GAL12E4s  SEMiX503GD126HDc       SEMiX341D16s  SEMiX453GAR12E4s  SEMiX653GD176HDc

SEMiX151GAR12E4s SEMIX854GB176HDS  SEMiX604GB176HDs     SEMIX703GB126HDS SEMiX603GAL066HDs SEMiX402GAL066HDs

SEMIX703GD126HDC SEMiX603GAR066HDs SEMIX353GB176HDS     SEMIX202GB066HDS SEMiX653GAL176HDs SEMIX653GB176HDS

SEMiX353GD126HDc SEMiX653GAR176HDs SEMIX402GAR066HDS    SEMiX353GD176HDc SEMiX452GAL126HDs SEMIX703GAR126HDS


西门康IGBT模块SKIIP大功率-风冷模块-水冷模块-光纤接口模块

西门康IGBT1200V-IGBT 3(Trench)-SKIIP 3

SKIIP1213GB123-2DL V3   1200V----1200A      SKIIP1813GB123-3DL V3   1200V----1800A

SKIIP2413GB123-4DL V3   1200V----2400A      SKIIP613GB123-3DUL V3   1200V----600A

西门康IGBT1200V-IGBT 4(Trench)-SKIIP 4

SKIIP1814GB12E4-3DL     1200V----1800A      SKIIP1814GB12E4-3DW     1200V----1800A

SKIIP2414GB12E4-4DL     1200V----2400A      SKIIP2414GB12E4-4DW     1200V----2400A

SKIIP3614GB12E4-6DL     1200V----3600A      SKIIP3614GB12E4-6DW     1200V----3600A

西门康IGBT1700V-IGBT 3(Trench)-SKIIP 3

SKIIP1013GB172-2DL V3   1700V----1000A      SKIIP1203GB172-2DW V3   1700V----1200A

SKIIP1513GB172-3DL V3   1700V----1500A      SKIIP1803GB172-3DW V3   1700V----1800A

SKIIP2013GB172-4DL V3   1700V----2000A      SKIIP2403GB172-4DW V3   1700V----2400A

SKIIP513GB172-3DUL V3   1700V----500A       SKIIP603GB172-3DUW V3   1700V----600A

西门康IGBT1700V-IGBT 4(Trench)-SKIIP 4

SKIIP1814GB17E4-3DL     1700V----1800A      SKIIP1814GB17E4-3DW     1700V----1800A

SKIIP2414GB17E4-4DL     1700V----2400A      SKIIP2414GB17E4-4DW     1700V----2400A

SKIIP3614GB17E4-6DL     1700V----3600A      SKIIP3614GB17E4-6DW     1700V----3600A
