西门康IGBT模块SKM400GB12T4现货供应

2020-09-21浏览量:58

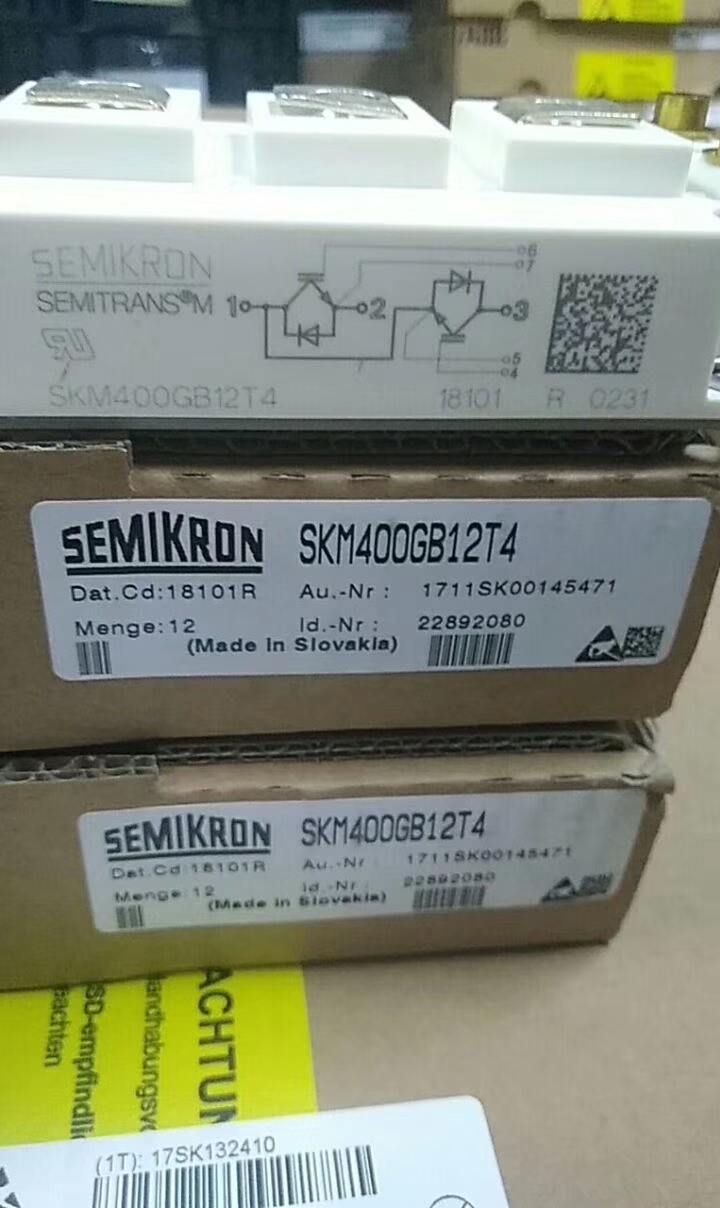

西门康IGBT模块SKM400GB12T4现货供应

产品性能和作用:

  赛米控SKM400GB12T4是西门康采用4代沟槽技术带有温度检测的IGBT模块,该产品具有很强的抗短路能力,SKM400GB12T4作为电力电子变换器的核心器件,为应用装置的高频化、小型化、高性能和高可靠性奠定了基础,其被广泛运用于 AC逆变器驱动器、 UPS、电子焊工在FSW可达20千赫。

沟槽结构的对赛米控SKM400GB12T4IGBT模块性能的提升:

  IGBT模块的正面MOS结构包括栅极与发射极区。栅极结构有平面栅与沟槽栅两种。平面栅结构具有较好的栅氧化层质量,其栅电容较小,并且不会在栅极下方处造成电场集中而影响耐压,在高压IGBT(3300V及以上电压等级)中被普遍采用。平面栅结构经过优化改进,可以进一步降低栅电容同时改进其他的工作特性,如降低栅存储时间,降低开关损耗,还能减小短路安全工作区(SCSOA)测试中的栅电压过冲。而沟槽栅结构将沟道从横向变为纵向,消除了导通电阻中RJFET的影响,还可以提高元胞密度,从而有利于降低功耗[17],因此被广泛应用于中低压(1700V及以下电压等级)产品中,但是沟槽刻蚀后表面粗糙,会影响载流子迁移率及造成电场集中,影响击穿电压,而且多晶硅栅面积增加,使栅电容增大,此外,由于电流密度增大导致其短路能力降低。为了减小栅电容并降低短路电流,需要对元胞结构进行优化设计,如图5所示。三菱公司则提出了一种“元胞合并式” IGBT结构(plugged/dummy cells)以降低饱和电流,提高短路能力,并抑制短路测试过程中的栅电压振荡现象。为了满足不同的封装需要,IGBT的栅极电极可以位于芯片中心、边上中央及边角处,对于焊接式封装,这三种位置都可满足要求,对于压接式封装,一般选择将栅电极设置在边角处。

赛米控SKM400GB12T4基本参数:1200V/400A,赛米控第四代沟槽型IGBT模块



西门康IGBT模块型号:

SKM800GA176D   SKM300GB12T4   SKET330/12E   SKM800GA126D   SKM300GB12E4   SKET330/16E

SKM800GA125D03071  SKM300GB126D  SKET330/18E   SKM600GB126D   SKM300GB125D   SKET330/22E

SKM600GB066D   SKM300GB123D   SKET400/08E   SKM600GAL126D   SKM300GB066D   SKET400/12E

SKM600GA176D   SKM300GB063D   SKET400/14E   SKM600GA12V   SKM300GAR123D   SKET400/16E

SKM600GA12T4   SKM300GAR063D   SKET400/18E  SKM600GA12E4   SKM300GAL12T4   SKET740/18GH4

SKM600GA126D03141  SKM300GAL12E4  SKET740/22GH4  SKM600GA125D   SKM300GAL123D   SKET800/14GH4

SKM50GB12T4   SKM300GAL063D   SKET800/18GH4

SKKT15/14E  SKKT27/12   SKKT42/12E   SKKT42B14/6E  SKKT57/12E/16E

SKKT57B12E  SKKT57/16E  SKKT72/16E   SKKT 91/12E   SKKT92/12E

SKKT92/16E  SKKT92/12E  SKKT106/16E  SKKT106/18E  SKKT132/16E

SKKT162/16E  SKKT162/18E  SKKT162/22E  SKKT213/16E  SKKT250/16E/12E

SKKT330/12E  SKKT330/16E  SKKT330/18E   SKKT430/16E  SKKT430/22E

SKKT500/12E  SKKT500/16E  SKKT570/16E   SKKH15/14E   SKKH27/16E

SKKH42/12E   SKKH57/12E   SKKH57/16E    SKKH72/16E   SKKH72/18

SKKH92/16E   SKKH92/18E   SKKH106/16E   SKKH162/16E  SKKH162/18E

SKKH162/22E  SKKH231/16E  SKKH250/16/18E  SKKH273/16E  SKKH330/18E

SKKH500/16E  SKKH500/18E  SKKH570/18E   SKKH22H4   SKKD42F16  SKKD46/12

SKKD46/16  SKKD72/16  SKKD81/08  SKKD81/16

SKKD81/20  SKKD100/16  SKKD105F12  SKKD162/16  SKKD162/18  SKKD162/22H4

SKKD260/16  SKKD380/16  SKKD700/16  SKKD700/22  SKKE81/12E  SKKE100/16E

SKKE120F17  SKKE301F16  SKKE380/12E  SKKE600F12   SKET330/16E  SKET400/16E

SKET400/18E  SKET800/18GH4  SKDT230/12  SK70DT160  SKD25/16  SKD30/08

SKD30/16  SKD30/14A3  SKD31/16  SKD31F16   SKD33/16  SKD50/08  SKD53/16

SKD62/16  SKD82/16  SKD82/18  SKD100/16  SKD110/16  SKD115/16  SKD145/16

SKD160/12  SKD160/16  SKD210/16  SKT24/12E  SKT50/06E  SKT100/16E

SKT240/12E  SKT340/12E SKT491/22E  SKT600/12E  SKT760/18E  SKT1200/16E

SKT1200/20E  SKT1400/26E  SKB15/16A2  SKB30/12  SKB50/12   SKR60F12  SKR141F15

SKB60/16  SKB72/04  SKBT28/08  SKN240/16  SKR3F20  SKR71/16  SKR240/16   SKCH28/12  KBZ28/14

北京中兴博瑞科技有限公司经营范围:

FERRAZ罗兰熔断器,BUSSMANN熔断器,SIBA熔断器,WESTCODE熔断器,HINODE日之出熔断器,英飞凌IGBT模块,三菱IGBT模块,西门康IGBT模块,西门康IPM智能模块,可控硅晶闸管模块,CONCEPT驱动板,ABB变频器配件,ABB驱动板等等
